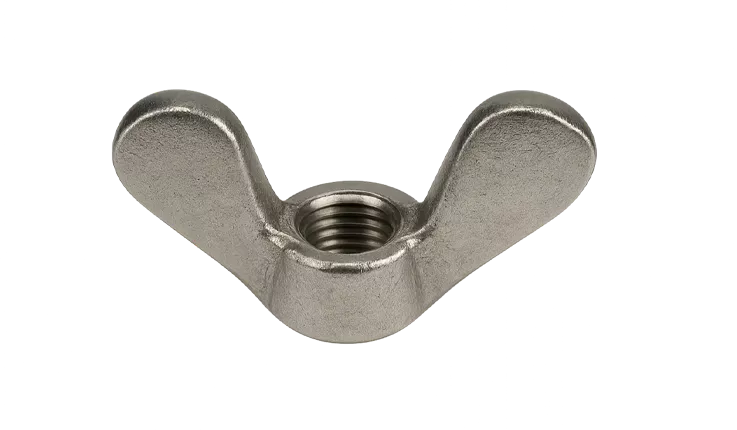

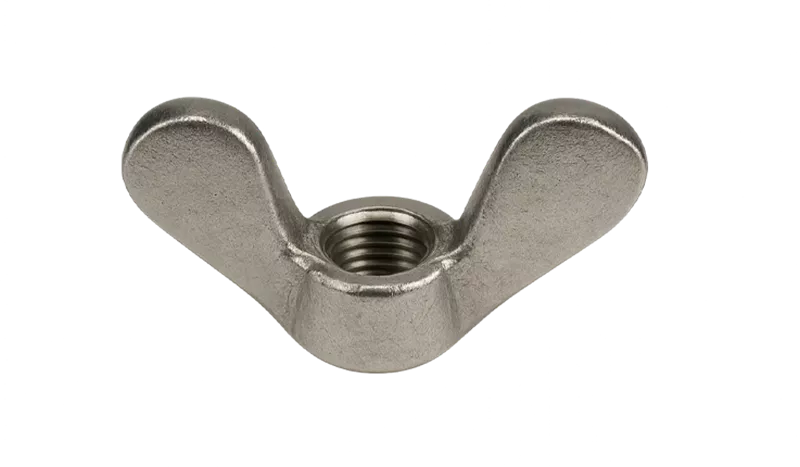

Kelebek Somun DIN315
Ürün Adı: Kelebek Somun
Ürün Kodu: DIN315
Thread size / Anma çapı |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.50 | 3.00 |
| Outside dia / Dış çap | d2 | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 |
| Length / Uzunluk | e | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 |
| Thickness / Kalınlık | g | 1.9 | 2.3 | 2.3 | 2.8 | 4.4 | 4.9 | 6.4 | 6.9 | 9.4 |
| Height / Yükseklik | h | 10.5 | 13.0 | 17.0 | 20.0 | 25.0 | 33.5 | 37.5 | 46.5 | 56.5 |
| Weight / Ağırlık | gr/p | 0.38 | 1.38 | 2.38 | 3.38 | 4.38 | 5.38 | 6.38 | 7.38 | 8.38 |
