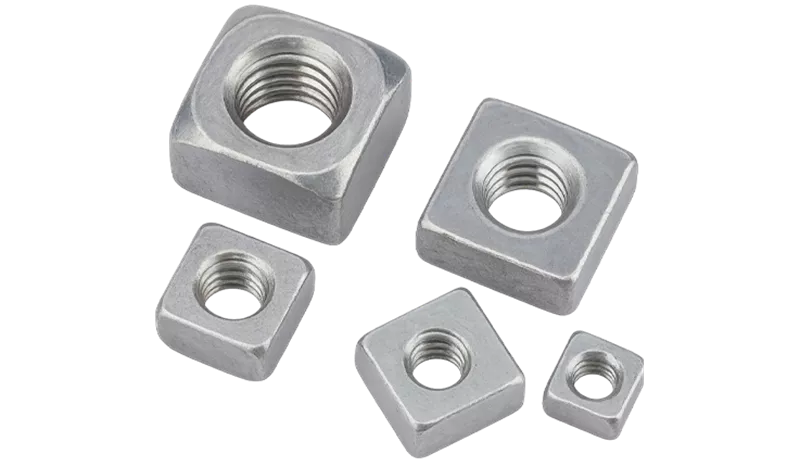

Dörtköşe Kaynak Somunu DIN928
Ürün Adı: Dörtköşe Kaynak Somunu
Ürün Kodu: DIN928
Thread size / Anma çapı |
M4 |
M5 |
M6 |
M7 |
M8 |
M10 |
M12 |
M14 |
M16 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P1 | 0.70 | 0.80 | 1.00 | 1.00 | 1.25 | 1.00 | 1.50 | 1.25 | 1.75 | 1.25 | 2.00 | 1.50 | 2.00 | 1.50 |
| Weld nail / Kaynak tır. | h | 0.6 | 0.8 | 0.8 | 0.8 | 1.0 | 1.2 | 1.4 | 1.4 | 1.6 | |||||
| Head width / Anahtar a. | s | 7.0 | 9.0 | 10.0 | 11.0 | 14.0 | 17.0 | 19.0 | 22.0 | 24.0 | |||||
| Diagonal / Köşegen | e | 9.0 | 12 | 13.0 | 14.0 | 18.0 | 22.0 | 25.0 | 28.0 | 32.0 | |||||
| Height / Yükseklik | m | 3.5 | 4.2 | 5.0 | 5.5 | 6.5 | 8.0 | 9.5 | 11.0 | 13.0 | |||||
| Weight / Ağırlık | gr/p | 35.8 | 1.70 | 2.4 | 3.1 | 6.5 | 11.3 | 16.5 | 16.6 | 26.7 | |||||
