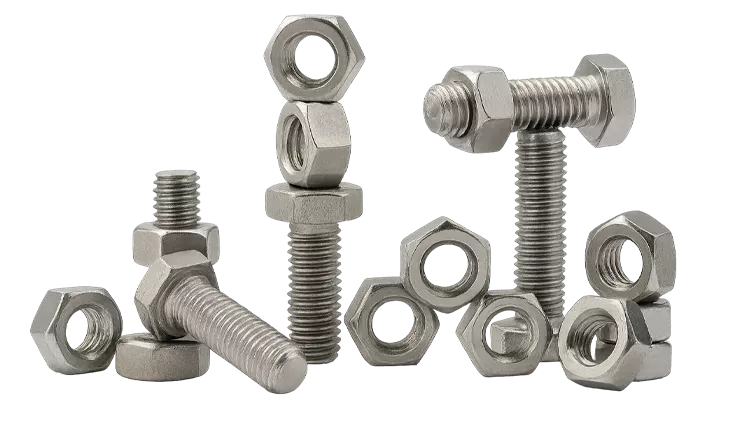

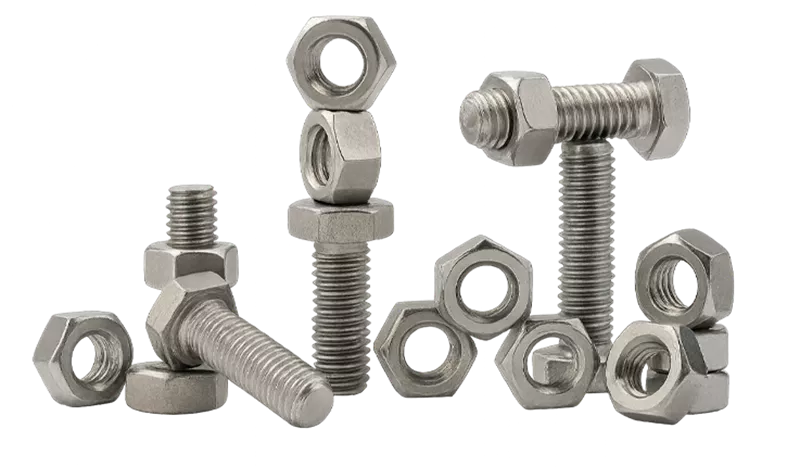

Altıköşe Başlı Ağır Yük Civatası
Ürün Adı: Altıköşe Başlı Ağır Yük Civataları
Ürün Kodu: DIN6914
Thread size / Anma çapı |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
M36 |
|
|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P | 1.75 | 2.00 | 2.50 | 2.50 | 3.00 | 3.00 | 3.50 | 4.00 |
| Wire dia / Tel çapı | min. | 11.30 | 15.30 | 19.16 | 19.16 | 23.16 | 26.16 | 29.16 | 35.00 |
| Head heigh / Kafa yüksekliği |
k | 8 | 10 | 13 | 14 | 15 | 17 | 19 | 23 |
| +/- | 0.45 | 0.75 | 0.90 | 0.90 | 0.90 | 0.90 | 1.05 | 1.05 | |
| k' | 5.28 | 6.47 | 8.47 | 8.47 | 9.87 | 11.27 | 12.56 | 15.36 | |
| Head with/Anahtar a | sw | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
| Diagonal / Köşegen | e | 23.91 | 29.56 | 35.03 | 39.55 | 45.20 | 50.85 | 55.37 | 66.44 |
| Thread length / Diş uzunluğu |
b1 | 21 | 26 | 31 | 32 | 34 | 37 | 40 | 48 |
| b2 | 23 | 28 | 33 | 34 | 37 | 39 | 42 | 50 | |
| b1 : For lengths above the continuous stepped line. / Çizginin üzerindeki boylu civatalar için diş boyu. | |||||||||
| b2 : For lengths below the continuous stepped line. / Çizginin altındaki boylu civatalar için diş boyu. | |||||||||
Thread size / Anma çapı |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
M36 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||||
| 30 | +/- | 1.05 | 48.0 | |||||||
| 35 | +/- | 1.25 | 52.0 | |||||||
| 40 | +/- | 1.25 | 56.0 | 105 | ||||||
| 45 | +/- | 1.25 | 59.0 | 113 | 180 | |||||
| 50 | +/- | 1.25 | 64.0 | 121 | 194 | 249 | ||||
| 55 | +/- | 1.50 | 68.0 | 129 | 207 | 264 | ||||
| 60 | +/- | 1.50 | 72.0 | 137 | 219 | 279 | 353 | |||
| 65 | +/- | 1.50 | 77.0 | 145 | 232 | 294 | 371 | |||
| 70 | +/- | 1.50 | 81.0 | 153 | 244 | 309 | 389 | 519 | ||
| 75 | +/- | 1.50 | 86.0 | 157 | 257 | 324 | 407 | 542 | 695 | |
| 80 | +/- | 1.50 | 90.0 | 165 | 269 | 339 | 425 | 564 | 723 | |
| 85 | +/- | 1.75 | 95.0 | 173 | 282 | 354 | 443 | 587 | 751 | 1186 |
| 90 | +/- | 1.75 | 99.0 | 181 | 288 | 363 | 449 | 609 | 779 | 1226 |
| 95 | +/- | 1.75 | 104 | 189 | 301 | 378 | 467 | 632 | 807 | 1266 |
| 100 | +/- | 1.75 | 197 | 313 | 393 | 485 | 645 | 832 | 1303 | |
| 105 | +/- | 1.75 | 205 | 326 | 408 | 503 | 666 | 860 | 1343 | |
| 110 | +/- | 1.75 | 213 | 338 | 423 | 521 | 687 | 888 | 1383 | |
| 115 | +/- | 1.75 | 221 | 351 | 438 | 539 | 708 | 916 | 1423 | |
| 120 | +/- | 1.75 | 229 | 363 | 453 | 557 | 729 | 944 | 1463 | |
| 125 | +/- | 2.00 | 237 | 376 | 468 | 575 | 750 | 972 | 1503 | |
| 130 | +/- | 2.00 | 245 | 388 | 483 | 593 | 771 | 1000 | 1543 | |
| 135 | +/- | 2.00 | 400 | 498 | 611 | 792 | 1028 | 1583 | ||
| 140 | +/- | 2.00 | 413 | 513 | 629 | 813 | 1055 | 1623 | ||
| 145 | +/- | 2.00 | 425 | 528 | 647 | 834 | 1083 | 1663 | ||
| 150 | +/- | 2.00 | 438 | 543 | 665 | 855 | 1110 | 1703 | ||
| 155 | +/- | 4.00 | 450 | 558 | 683 | 876 | 1138 | 1743 | ||
| 160 | +/- | 4.00 | 573 | 700 | 897 | 1168 | 1783 | |||
| 165 | +/- | 4.00 | 588 | 718 | 918 | 1194 | 1823 | |||
| 170 | +/- | 4.00 | 736 | 939 | 1222 | 1863 | ||||
| 175 | +/- | 4.00 | 754 | 960 | 1256 | 1903 | ||||
| 180 | +/- | 4.60 | 772 | 981 | 1284 | 1943 | ||||
| 185 | +/- | 4.60 | 790 | 1000 | 1312 | 1983 | ||||
| 190 | +/- | 4.60 | 808 | 1020 | 1340 | 2023 | ||||
| 195 | +/- | 4.60 | 826 | 1040 | 1368 | 2063 | ||||
| 200 | +/- | 4.60 | 1060 | 1396 | 2103 | |||||
