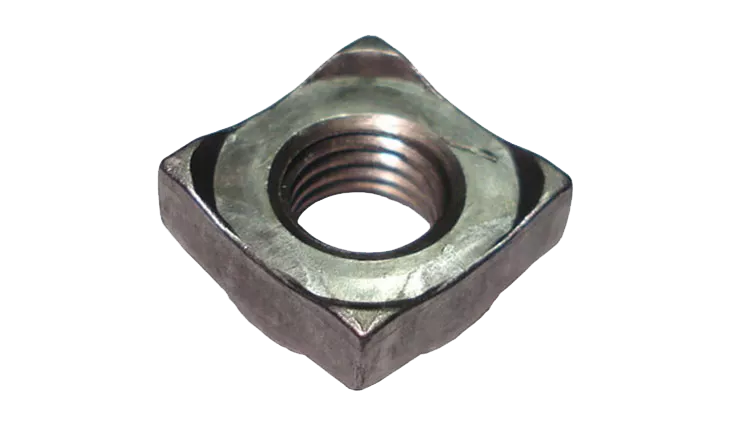

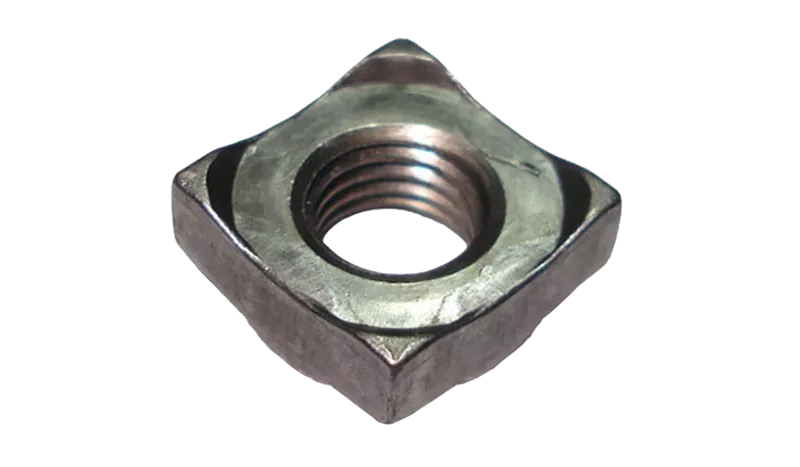

Dörtköşe Somun DIN557
Ürün Adı: Dörtköşe Somun
Ürün Kodu: DIN557
Thread size / Anma çapı |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
|
|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P | 0.80 | 1.00 | 1.20 | 1.50 | 1.75 | 2.00 |
| Head with / Anahtar a. | sw | 8 | 10 | 13 | 16 17 |
18 19 |
24 |
| Diagonal / Köşegen | e | 11.3 | 14.1 | 18.4 | 22.6 | 25.4 | 33.9 |
| Height / Yükseklik | m | 4.0 | 5.0 | 6.5 | 8.0 | 10.0 | 13.0 |
| min. | 3.52 | 4.52 | 5.92 | 7.42 | 9.42 | 12.30 | |
| Weight / Ağırlık | gr/p | 1.31 | 2.77 | 5.50 | 10.70 13.00 |
16.30 19.10 |
38.20 |
