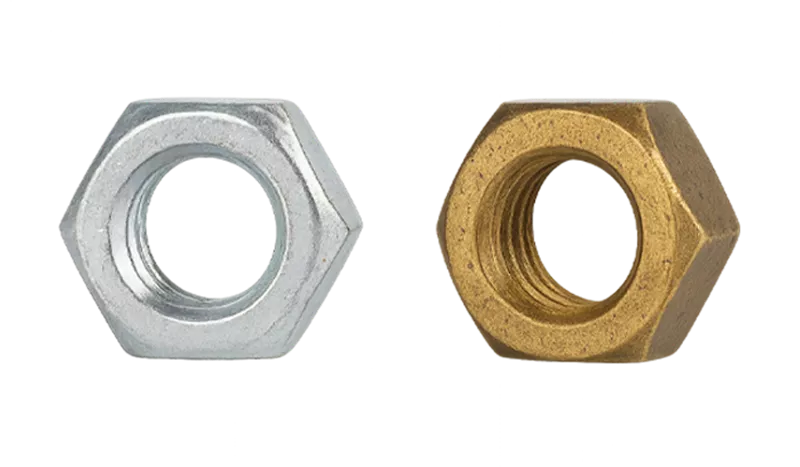

Altıköşe Ağır Yük Somunu DIN6915
Ürün Adı: Altıköşe Ağır Yük Somunu
Ürün Kodu: DIN6915
Thread size / Anma çapı |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
M36 |
|
|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P1 | 1.75 | 2.00 | 2.50 | 2.50 | 3.00 | 3.00 | 3.50 | 4.00 |
| Head width / Anahtar a. | sw | 22.0 | 27.0 | 32.0 | 36.0 | 41.0 | 46.0 | 50.0 | 60.0 |
| Diagonal / Köşegen | e | 23.91 | 29.56 | 35.03 | 39.55 | 45.20 | 50.85 | 55.37 | 66.44 |
| Height / Yükseklik | h | 10 | 13 | 16 | 18 | 19 | 22 | 24 | 29 |
| min. | 9.64 | 12.3 | 14.9 | 16.9 | 17.7 | 20.7 | 22.7 | 27.7 | |
| Weight / Ağırlık | gr/p | 23.3 | 44.8 | 73.9 | 104 | 155 | 224 | 300 | 515 |
