U BOLT

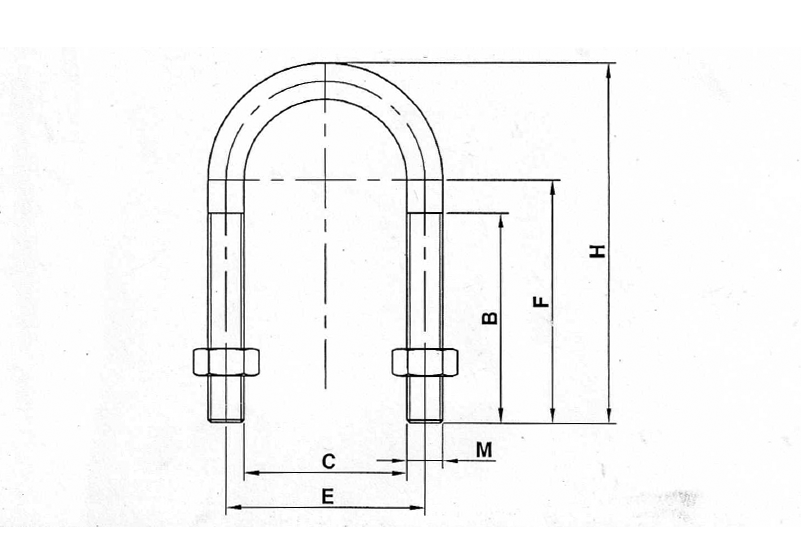

STANDART U BOT TABLOSU
| MONTAJLI KOD | MONTAJSIZ U-BOLT KODU | SOMUN KODU | ÖLÇÜ | ÇAP | AÇINIM | C | H | B | M | E | F |
| IRUB06015 | IRUB06015A | ZSS0006 | 1/2" | 21,3 | 111 | 24 | 50 | 30 | M6 | 30 | 32 |
| IRUB06020 | IRUB06020A | ZSS0006 | 3/2" | 26,9 | 134,5 | 30 | 60 | 30 | M6 | 36 | 39 |
| IRUB08025 | IRUB08025A | ZSS0008 | 1" | 33,7 | 157 | 36 | 70 | 30 | M8 | 44 | 44 |
| IRUB08032 | IRUB08032A | ZSS0008 | 11/4" | 42,4 | 183 | 46 | 80 | 40 | M8 | 54 | 49 |
| IRUB08040 | IRUB08040A | ZSS0008 | 11/2" | 48,3 | 206 | 52 | 90 | 50 | M8 | 60 | 56 |
| IRUB10050 | IRUB10050A | ZSS0010 | 2" | 60,3 | 232 | 64 | 100 | 50 | M10 | 74 | 58 |
| IRUB10065 | IRUB10065A | ZSS0010 | 21/2" | 76,1 | 280 | 78 | 120 | 50 | M10 | 88 | 71 |
| IRUB12080 | IRUB12080A | ZSS0012 | 3" | 88,9 | 328,5 | 94 | 140 | 60 | M12 | 106 | 81 |
| IRUB12088 | IRUB12088A | ZSS0012 | 31/2" | 101,6 | 355,3 | 106 | 150 | 65 | M12 | 118 | 85 |
| IRUB12100 | IRUB12100A | ZSS0012 | 4" | 114,3 | 382 | 118 | 160 | 65 | M12 | 130 | 89 |
| IRUB12125 | IRUB12125A | ZSS0012 | 5" | 139,7 | 478 | 146 | 200 | 65 | M12 | 158 | 115 |
| IRUB16150 | IRUB16150A | ZSS0016 | 6" | 165,1 | 531 | 172 | 220 | 90 | M16 | 188 | 118 |
| IRUB16200 | IRUB16200A | ZSS0016 | 8" | 219 | 660 | 224 | 270 | 90 | M16 | 240 | 142 |
| IRUB16250 | IRUB16250A | ZSS0016 | 10" | 273 | 799,5 | 278 | 324 | 100 | M16 | 294 | 169 |
| IRUB16280 | 280 | 817,6 | 285 | 331 | 100 | M16 | 301 | 172,5 | |||
| IRUB16300 | IRUB16300A | ZSS0016 | 12" | 324 | 940 | 328 | 380 | 100 | M16 | 344 | 200 |
| IRUB18350 | IRUB18350A | ZSS0018 | 14" | 355,6 | 1023,5 | 360 | 413 | 100 | M18 | 378 | 215 |
| IRUB20400 | IRUB20400A | ZSS0020 | 16" | 406,4 | 1167 | 415 | 470 | 120 | M20 | 435 | 242 |
| IRUB20450 | IRUB20450A | ZSS0020 | 28" | 457,2 | 1296 | 464 | 520 | 120 | M20 | 484 | 268 |
| IRUB24500 | IRUB24500A | ZSS0024 | 20" | 508 | 1446,3 | 515 | 582 | 120 | M24 | 539 | 300 |
| IRUB24….. | IRUB24…...A | ZSS0024 | 24" | 508 | 1699,3 | 615 | 680 | 120 | M24 | 639 | 348 |
| IRUB24650 | 26" | 660,4 | 1837 | 667 | 734 | 120 | M24 | 691 | 377 | ||
| IRUB24700 | 28" | 711,2 | 1969 | 718 | 785 | 120 | M24 | 742 | 402 | ||
| IRUB24750 | 30" | 762 | 2101 | 770 | 836 | 120 | M24 | 794 | 728 |
